Brancher un appareil, allumer une lampe : ces gestes quotidiens reposent sur un élément invisible sous vos pieds. La prise de terre évacue les courants de fuite vers le sol au lieu de les laisser traverser votre corps. Sans elle, le différentiel 30 mA ne peut pas couper le circuit à temps. Tester la terre permet de vérifier que cette chaîne de sécurité fonctionne, que le logement soit neuf ou ancien.
Résistance de terre : la valeur qui conditionne votre protection
Avant de parler de méthode de mesure, il faut comprendre ce qu’on mesure. La résistance de terre, exprimée en ohms (Ω), traduit la facilité avec laquelle un courant de défaut s’écoule dans le sol.
A découvrir également : Double vitrage en rénovation : les meilleures solutions de menuiserie
Plus cette résistance est basse, plus le courant de fuite atteint rapidement le seuil de déclenchement du différentiel. Pour une habitation résidentielle, la norme NF C 15-100 impose une résistance inférieure à 100 Ω. C’est le maximum légal.
En pratique, viser un résultat sous les 50 Ω améliore la réactivité de la protection différentielle 30 mA. Un sol sableux, rocheux ou très sec fera remonter la valeur. Un sol argileux humide la fera baisser. Le terrain sur lequel repose votre maison influence directement la qualité de la terre.
A lire aussi : Un menuisier sur Bordeaux pour des projets de rénovation réussis
Tester la terre en installation neuve : à quel moment intervenir
En construction neuve, la prise de terre est posée avant le coulage de la dalle. La technique habituelle consiste à dérouler un conducteur en cuivre nu en fond de fouille, c’est-à-dire dans la tranchée de fondation. Ce conducteur est ensuite raccordé à une barrette de mesure accessible depuis l’intérieur du logement.
Vous avez déjà vu cette petite plaque métallique dans un regard ou près du tableau électrique ? C’est la barrette de coupure. Elle permet de déconnecter la prise de terre du reste de l’installation pour effectuer une mesure isolée.
Le contrôle avant la mise sous tension
La mesure de résistance de terre se fait avant le passage du Consuel. L’organisme de contrôle vérifie que la valeur respecte le seuil réglementaire et que la continuité des conducteurs de protection est assurée jusqu’à chaque prise murale.
Attendre la fin du chantier pour tester expose à un refus de conformité. Si la résistance dépasse 100 Ω, il faudra ajouter un piquet vertical ou reprendre le conducteur enfoui, ce qui peut retarder la mise en service du compteur.
Mesure de terre en rénovation : les cas qui imposent un test
En rénovation, la situation est souvent plus délicate. Les logements construits avant 1969 ne disposent pas toujours d’une prise de terre. Ceux bâtis entre 1969 et 1991 ont parfois une terre limitée aux pièces d’eau.
Pourquoi tester même quand la terre existe ? Parce qu’un piquet en acier galvanisé planté dans le sol peut se corroder avec le temps. Un conducteur en cuivre peut être coupé lors de travaux de terrassement. La résistance de terre évolue aussi selon les saisons : elle monte en été lorsque le sol s’assèche.
- Après tout terrassement ou travaux de fondation à proximité du piquet, un contrôle immédiat de la résistance de terre est recommandé.
- En zone de sol défavorable (sable, roche, climat sec), un test annuel permet de détecter une dégradation progressive.
- Lors d’une rénovation électrique complète, la mesure fait partie des vérifications exigées pour la conformité de l’installation.
Un piquet corrodé ou un conducteur coupé rend le différentiel inopérant, même si celui-ci affiche un voyant vert au tableau.
Comment mesurer la résistance de terre avec un telluromètre
Le telluromètre est l’appareil de référence pour cette mesure. Son principe repose sur la méthode dite « des trois piquets ».
Étapes de la mesure avec trois piquets
On enfonce deux piquets auxiliaires dans le sol, alignés avec la prise de terre à tester. Le premier piquet auxiliaire sert de référence de potentiel, le second injecte un courant dans le sol. Le telluromètre calcule alors la résistance à partir de la tension mesurée et du courant envoyé.
- Débrancher la barrette de mesure pour isoler la prise de terre du circuit de l’installation.
- Planter les piquets auxiliaires à distance suffisante (plusieurs mètres) pour éviter les zones d’influence.
- Lire la valeur affichée : en dessous de 100 Ω, la terre est conforme au minimum réglementaire.
- Répéter la mesure en déplaçant légèrement le piquet de potentiel pour confirmer la stabilité du résultat.
Peut-on tester la terre avec un simple multimètre ?
Un multimètre permet de mesurer la tension entre la phase et la terre, puis entre la phase et le neutre. Si les deux valeurs sont proches (autour de 230 V), cela indique que la terre est raccordée. Ce test rapide ne mesure pas la résistance de terre. Il détecte l’absence totale de raccordement, pas la qualité de la mise à la terre.
Pour obtenir une valeur fiable en ohms, le telluromètre reste le seul outil adapté. Un électricien équipé réalise cette mesure en quelques minutes.
Barrette de mesure et conducteur de protection : les points à vérifier en complément
La résistance de terre ne suffit pas. Encore faut-il que le courant de défaut puisse circuler de l’appareil défaillant jusqu’à la prise de terre sans interruption.

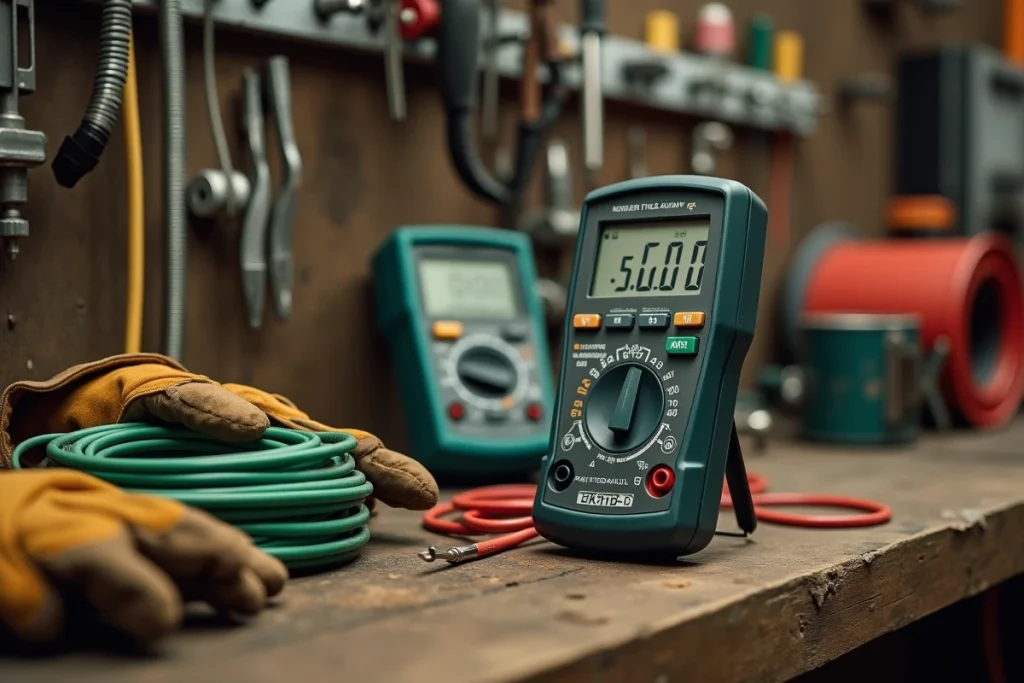

Le conducteur de protection (fil vert-jaune) relie chaque prise murale au répartiteur de terre du tableau électrique. La continuité de ce conducteur se vérifie avec un ohmmètre ou un testeur de continuité. Une valeur proche de zéro confirme que le chemin est intact.
La barrette de coupure, elle, doit rester accessible. En rénovation, il arrive qu’elle soit murée derrière un doublage ou enfouie dans un regard comblé. La retrouver (ou en installer une nouvelle) fait partie du diagnostic avant toute remise aux normes.
L’association entre une terre de bonne qualité, un conducteur de protection continu et un interrupteur différentiel 30 mA forme le trio de sécurité d’une installation électrique fiable. Si un seul maillon manque, la protection contre les chocs électriques est compromise. Que vous construisiez ou rénoviez, la mesure de terre est le premier contrôle à planifier, pas le dernier.
